左侧选择分类，右侧显示对应成果。研究进展类配图为据课题组结项材料整理的数据图（示意图），后续可替换为双千结项 PPT 成果页截图。

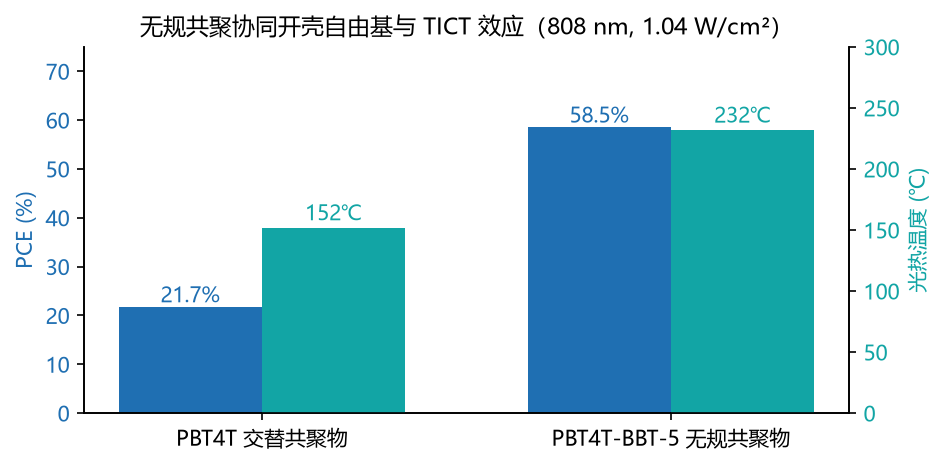

在 PBT4T 交替共聚物主链中引入少量（5%–20%）强吸电子 BBT 单元，一锅法 Stille 聚合制备无规共聚物：BBT 的强醌式特征促进基态 π 环共振开壳、产生稳定自由基，同时打破主链规整排列、驱动激发态由平面 ICT 向扭曲 TICT 转变。两机制协同使光热转换效率由 21.7% 提升至 58.5%（2.7 倍），粉末光热温度由 152 ℃ 提升至 232 ℃（808 nm, 1.04 W/cm²），且无需引入大体积取代基。

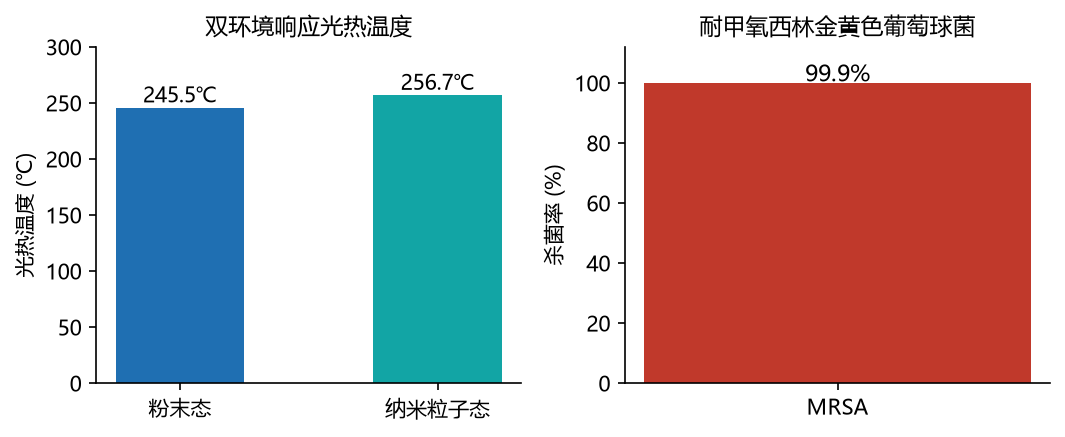

将无规共聚策略拓展至 BBT/DPP 等多受体体系，构建粉末态 245.5 ℃、纳米粒子态 256.7 ℃ 的双环境响应光热材料，光热转换效率最高 67.6%，对耐甲氧西林金黄色葡萄球菌（MRSA）杀菌率达 99.9%，提出“固/液环境适配性”的应用导向设计理念。

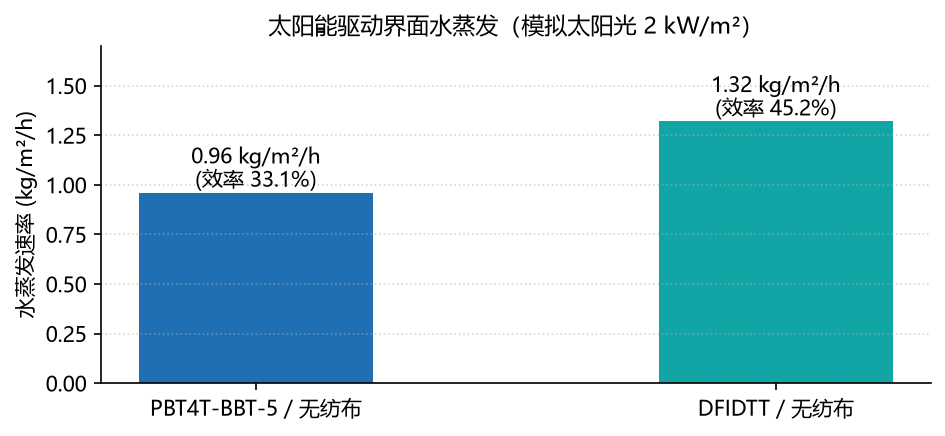

将光热材料负载于无纺布用于界面水蒸发：PBT4T-BBT-5 体系实现 0.96 kg/m²/h 的水蒸发速率（效率 33.1%），DFIDTT 与无纺布复合体系达 1.32 kg/m²/h（效率 45.2%），验证了全稠合末端小分子与无规共聚聚合物在太阳能驱动海水淡化中的实际应用潜力。
